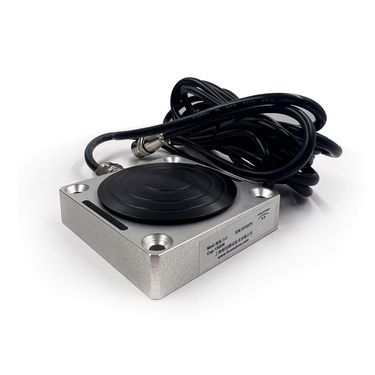

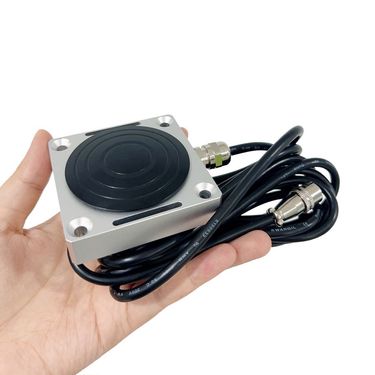

在汽车研发与测试中，脚踏板力测量是评估车辆操控性能的重要环节。踏板力传感器作为核心测量工具，通过高精度感知踏板受力变化，为工程师提供关键数据支持。这类传感器通常应用于制动系统、加速踏板或离合器的力反馈测试，帮助优化踏板行程、阻尼特性及人机交互体验。
一、技术原理与核心参数：
踏板力传感器基于应变片电阻效应工作，当踏板受力导致传感器弹性体变形时，粘贴其上的应变片电阻值发生线性变化，通过惠斯通电桥电路转换为电压信号输出。其核心参数包括：精度0.05%（满量程误差小于0.05%）、输出灵敏度2.0±10%mV/V（每伏激励电压对应2毫伏输出变化）、零点输出＜±2%F.S.（空载时输出漂移小于满量程的2%）。温度适应性方面，补偿温度范围覆盖-10℃至60℃，零点温度漂移＜0.03%F.S/10℃（每10℃温度变化引起的零点漂移小于满量程的0.03%），工作温度上限达80℃，可满足多数测试环境需求。
二、结构设计与应用场景：
该传感器采用模块化设计，主体为高强度合金弹性体，表面集成多组应变片阵列，通过耐创打包工艺封装，确保抗冲击性与环境密封性。输出端采用标准化接口，兼容多数数据采集系统。典型应用包括：汽车制动踏板力-行程曲线测试、加速踏板响应特性分析、离合器踏板操作力优化等。在航空航天测试领域，其高精度特性还可用于模拟飞行器操纵杆力反馈系统；仿生研究机构则借助其测量下肢假肢的交互力数据。
三、使用方式与注意事项：
安装时需确保传感器轴线与踏板受力方向完全一致，避免侧向力干扰。测试前需进行零点校准，消除传感器自身重量或安装误差。数据采集时建议设置采样频率≥1kHz，以捕捉踏板动作的瞬态变化。长期使用后需定期检查封装完整性，防止湿气或灰尘侵入导致性能衰减。存储环境应保持干燥，温度范围-20℃至70℃，避免剧烈振动或腐蚀性气体接触。
四、技术优势与适用性：

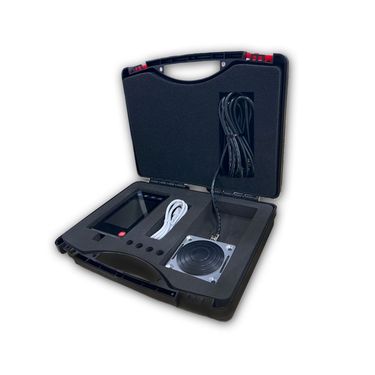

相比传统机械式测力装置，该传感器具有响应速度快（毫秒级）、测量范围宽（0-500N可定制）、数据分辨率高（16位ADC）等优势。其0.05%的精度指标已达到工业级传感器顶尖水平，可满足汽车NVH测试、主动安全系统标定等严苛场景需求。盒装包装与最小包装量1的设计，便于实验室少量采购与快速更换。
