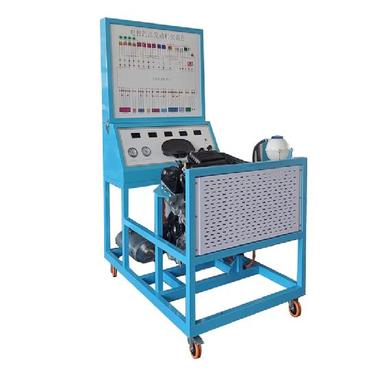

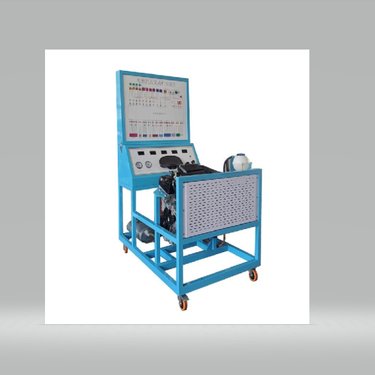

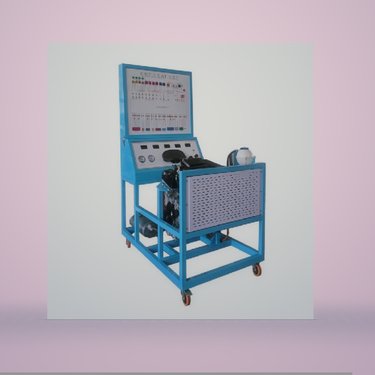

大众电控EA211汽油发动机实训台教学实验台设备是一种专为汽车维修培训设计的教学工具，以真实发动机为核心，通过模拟实际运行场景，帮助学员直观理解发动机结构、工作原理及故障诊断方法。其核心功能是提供可操作的实验平台，覆盖从基础拆装到电控系统调试的全流程教学需求，适用于院校、职业培训机构及企业内部技术培训场景。
一、技术组成与核心参数：
该设备基于大众EA211系列1.6升水冷四缸汽油发动机开发，保留原车发动机、变速器及电控系统（如ECU、传感器、执行器），搭配独立供电系统（DC 12V）与5L油箱，可脱离整车独立运行。发动机采用铸铁缸体与铝制缸盖，配备双顶置凸轮轴（DOHC）及可变气门正时技术，最大功率约81kW，符合国五排放标准。实训台框架采用高强度钢材，表面喷涂耐油耐划涂层，底部安装带自锁功能的万向脚轮，便于移动与固定。
二、教学功能与实验场景：
设备支持手动控制模式，学员可通过操作面板启动/停止发动机，调整转速，并观察仪表显示数据（如水温、油压、转速等）。实验项目涵盖三大模块：一是机械系统拆装，包括活塞、连杆、曲轴等部件的拆卸与装配；二是电控系统检测，通过诊断仪读取故障码、分析数据流；三是综合故障模拟，如点火系统失效、燃油泵故障等，培养学员的故障排查能力。设备还预留了传感器信号接口，可外接示波器、万用表等工具，辅助分析电信号波形。
三、操作规范与安全设计：
使用前需检查油箱油量、冷却液液位及蓄电池电压，确保设备处于水平地面并锁定脚轮。操作时需佩戴防护眼镜与手套，避免接触高温部件（如排气管）。发动机运行过程中，禁止触摸旋转部件（如皮带轮、风扇）或断开传感器插头。设备配备紧急停机按钮，可在异常情况下快速切断电源。维护方面，需定期更换机油、清洗空气滤清器，并检查线路连接是否松动。质保期为1年，期间提供终身维护服务，但需由专业人员操作。
四、技术优势与适用车型：
相比传统切割式发动机台架，该设备保留了完整发动机结构，且电控系统与原车一致，实验数据更贴近真实场景。其1.6升排量与水冷设计兼顾了教学安全性与成本效益，油箱容量5L可支持连续运行2-3小时。设备适配新款桑塔纳、捷达、宝来等车型，覆盖大众MQB平台主流车型，帮助学员掌握跨车型维修技能。彩色标注的管路与线路设计，进一步降低了操作难度，提升教学效率。
