在汽车电子系统中，电容作为基础元件，承担着滤波、储能、耦合等关键功能。车规级电容因需满足严苛的可靠性要求，其设计标准远高于消费级产品。以CGA5L2X7R1E155K160AA型号为例，其通过材质、结构与工艺的优化，实现了高压、高容、宽温等特性，成为汽车电子中稳定电路性能的重要元件。
一、技术原理与核心参数：

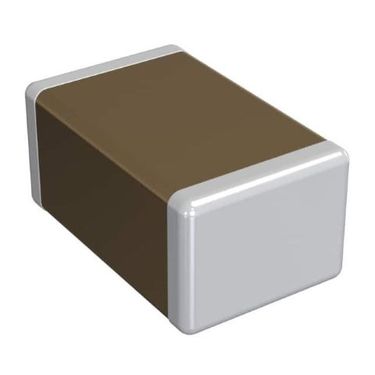

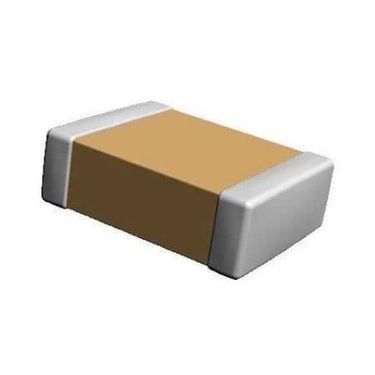

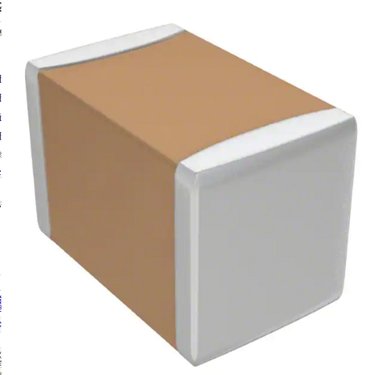

该型号电容采用X7R陶瓷介质，其介电常数随温度变化小，在-55℃至+125℃范围内仍能保持容值稳定（±15%以内），适合汽车电子中常见的极端温度环境。电容容值为1.5μF，额定电压25V，精度±10%，可承受电路中的电压波动，减少信号失真。封装规格为1206（长3.2mm×宽1.6mm），属于贴片式多层陶瓷电容（MLCC），通过多层陶瓷薄膜交替叠加并共烧制成，在有限体积内实现高容量。
二、高压高容设计：
高压高容是该型号的核心优势。传统MLCC在高压下易因电场强度过高导致介质击穿，而X7R材质通过优化陶瓷配方，提升了介电强度，使电容可在25V额定电压下长期稳定工作。1.5μF的容值则能满足电源滤波、电机驱动等场景对储能的需求。例如，在车载充电模块中，该电容可平滑整流后的电压纹波，减少对后续电路的干扰。
三、车规级可靠性标准：
车规电容需通过AEC-Q200认证，该标准要求元件在温度循环、振动、湿度等测试中满足严苛条件。CGA5L2X7R1E155K160AA的温度系数范围覆盖汽车可能遇到的极端环境，从寒带地区的低温启动到热带地区的高温运行均能保持性能。此外，其批号标注为“23+”，表明生产日期为2023年后，符合车规元件对低老化率的要求，可降低长期使用中的失效风险。
四、应用场景与选型逻辑：
该型号电容主要应用于汽车电源管理、车载娱乐系统、传感器模块等场景。选型时需重点关注电压、容值与温度范围：25V额定电压可覆盖12V/24V车载电源系统；1.5μF容值适合中频滤波（如开关电源的输出端）；-55℃至+125℃的温度系数则覆盖了发动机舱、座椅加热等高温区域与北方冬季的低温环境。其1206封装尺寸在保证容量的同时，便于自动化贴装，提升生产效率。
