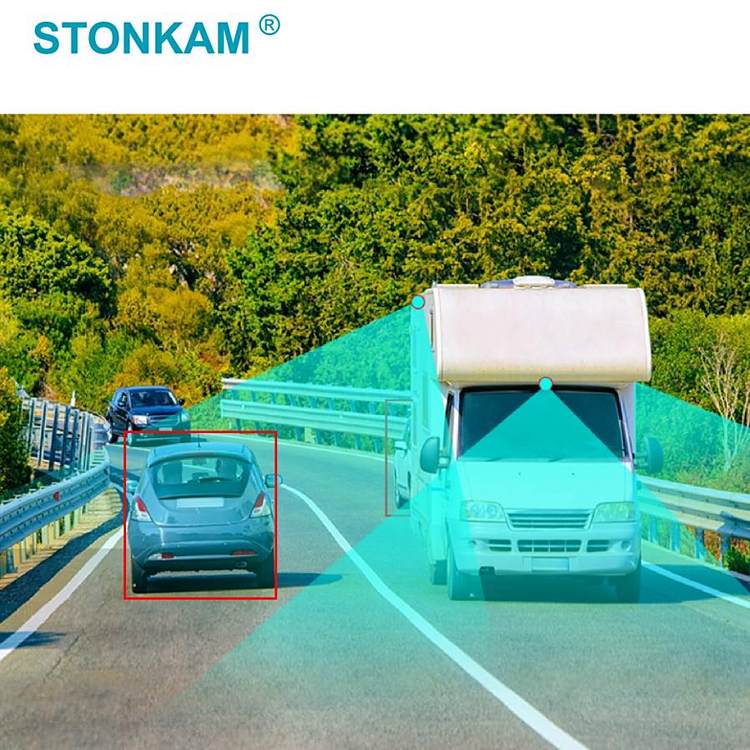

房车或大型车辆在行驶或停靠时，因车身较长、盲区较多，容易因视线遮挡引发剐蹭或碰撞。全景倒车影像系统通过多摄像头协同工作，将车辆周围环境实时拼接成全景画面，帮助驾驶员直观掌握周边障碍物位置，降低操作风险。这类系统常见于房车、卡车、客车等需要扩大视野的场景，其核心功能是解决传统单摄像头视角局限的问题。
一、技术原理与核心组成：
系统通常由4个广角摄像头（分别安装于车头、车尾及两侧后视镜下方）、图像处理主机和显示屏组成。摄像头采集的原始画面经主机拼接校正后，生成2D或3D全景视图。其关键技术包括图像畸变校正、视角无缝融合及动态物体识别。例如，通过H.264编码压缩技术，系统可同时处理4路1080P视频流，在25/30帧每秒的刷新率下保持画面流畅性，减少延迟感。
二、显示模式与存储设计：
用户可根据需求切换2D平面视图或3D模拟俯视图，后者通过算法模拟从车顶向下观察的视角，增强空间感。存储方面，系统支持最大2张512G SD卡，可循环录制行车视频或存储触发事件片段。视频流分为4M（高清）和2M（标清）两档，兼顾画质与存储空间需求。例如，在狭窄路段行驶时，系统可自动切换至高清模式，清晰显示路边石墩或低矮障碍物。
三、环境适应性与安全参数：
设备需适应复杂工况，其工作温度范围覆盖-20℃至70℃，储存温度更扩展至-40℃至105℃，可应对极寒或高温环境。工作湿度10%-90%的设计，使其在雨季或潮湿地区仍能稳定运行。电气参数方面，工作电压32V兼容多数车辆电源系统，外部触发信号电压范围10~32V，确保与不同车型的传感器兼容。工作电流低于2A/12V的功耗设计，减少对车辆电瓶的负担。
四、典型应用场景与操作逻辑：
在侧位停车或倒车入库时，系统自动激活全景视图，并在画面中叠加辅助线，帮助驾驶员判断车轮轨迹。狭窄路段行驶时，可通过屏幕触控切换视角，重点观察某一侧盲区。若检测到碰撞风险，部分型号支持声音预警功能。此外，系统支持加工定制，可根据车型调整摄像头安装位置或优化拼接算法，减少因车身结构差异导致的画面畸变。
